Термостатический элемент AFT-17R, диапазон настройки температур 20-90 °C Ридан 065-4401R

Термостатический элемент Ридан AFT-17R (артикул 065-4401R) — это быстродействующий термоэлемент прямого действия, предназначенный для работы в составе регулятора температуры AFT-17R/VFG-2R. Он обеспечивает автоматическое поддержание заданной температуры воды в системах горячего водоснабжения и ограничение температуры теплоносителя в обратном трубопроводе систем централизованного теплоснабжения.

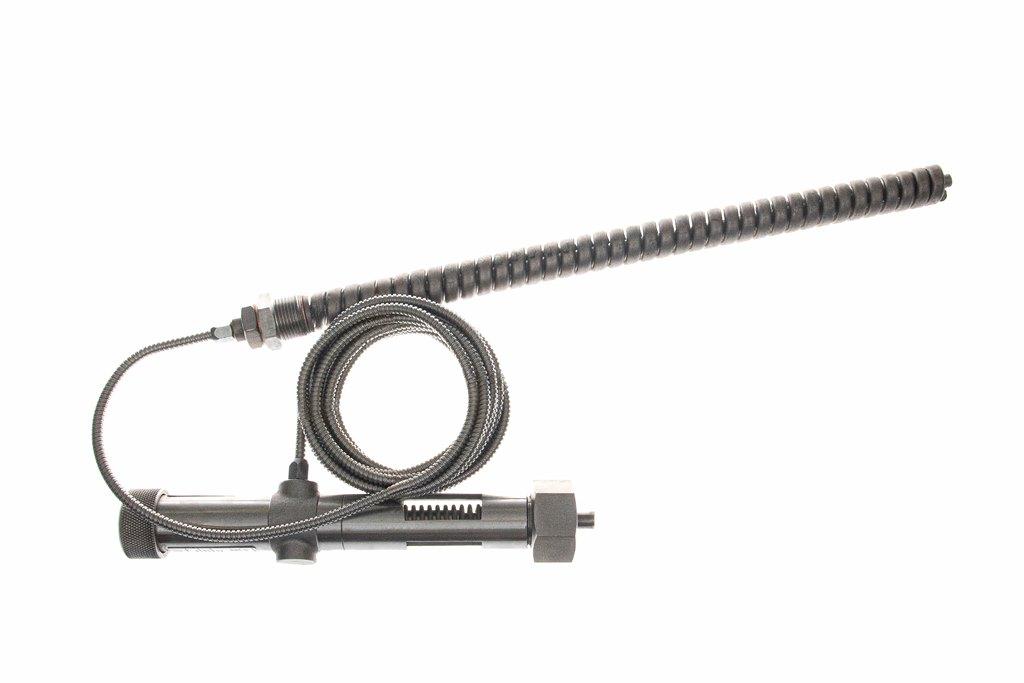

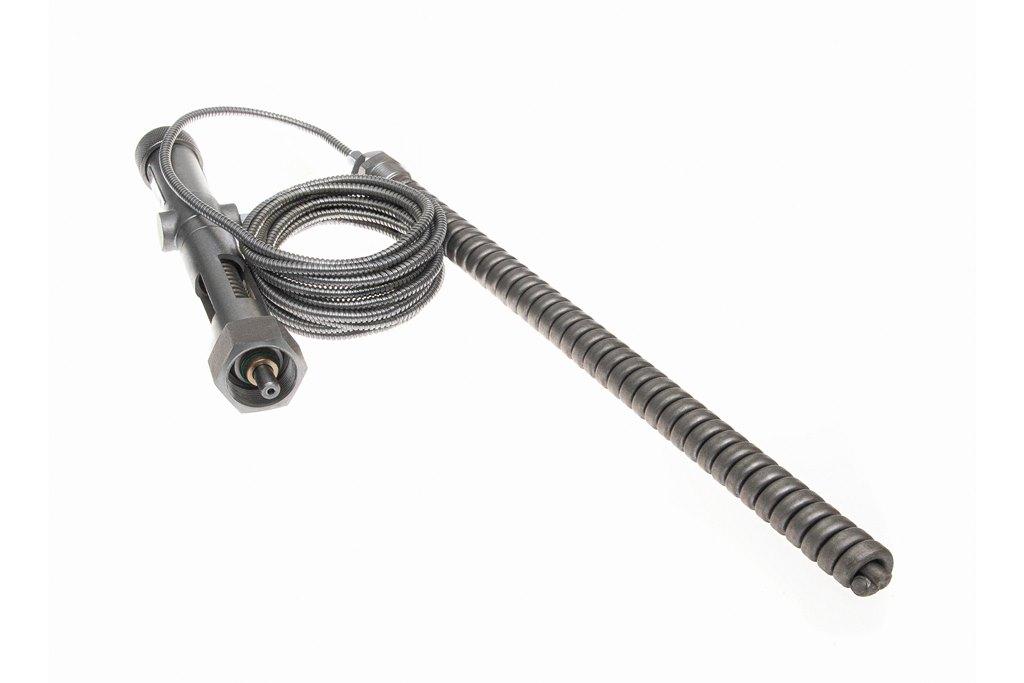

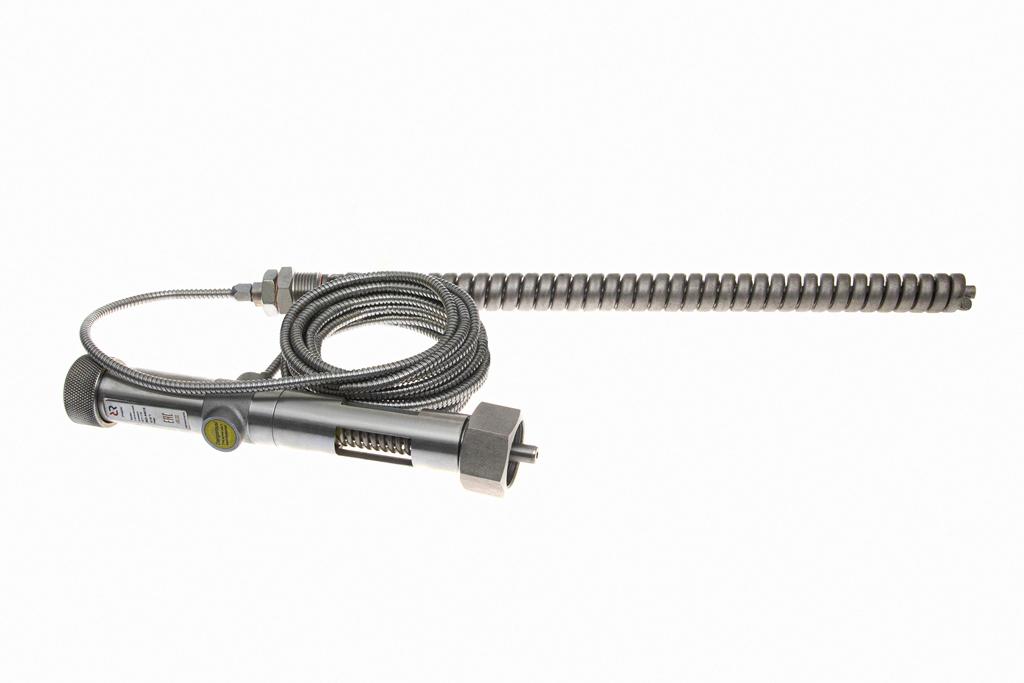

В отличие от модификации AFT-06R, элемент AFT-17R оснащён спиральным датчиком из никелированной меди без погружной гильзы. Это обеспечивает прямой контакт с теплоносителем и высокую скорость реакции — постоянная времени всего 20 секунд. Диапазон настройки температуры 20–90 °C делает модель оптимальной для большинства систем ГВС и теплоснабжения.

Особенности

• Спиральный датчик Ø 30 × 500 мм из медной никелированной спирали
• Заполнение датчика — силиконовое масло
• Длина капиллярной трубки — 5 м
• Максимально допустимая температура на датчике — на 100 °C выше заданного значения
• Настроечный узел расположен на присоединительном элементе
• Работает совместно с регулирующим клапаном VFG-2R (DN 15–125)

При изменении температуры рабочей среды объём и давление жидкости внутри датчика изменяются. Эти изменения передаются по капиллярной трубке на сильфон термоэлемента, который перемещает шток клапана и поддерживает заданную температуру без внешнего источника энергии.

Области применения

• Системы горячего водоснабжения (ГВС)
• Ограничение температуры обратного теплоносителя в системах централизованного теплоснабжения
• Тепловые пункты и системы с водно-гликолевыми растворами (согласно характеристикам клапана VFG-2R)
