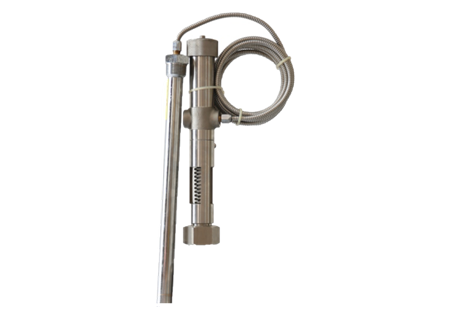

Термостатический элемент AFT-06R, диапазон настройки температур 60-130 °C Ридан 065-4393R

Термостатический элемент AFT-06R Ридан 065-4393R — это управляющий блок регулятора температуры прямого действия. Он работает в паре с клапаном VFG-2R и предназначен для точного поддержания заданной температуры в системах горячего водоснабжения и теплоснабжения.

Основные задачи

• Регулирование температуры воды в системах ГВС
• Ограничение температуры теплоносителя в обратном трубопроводе систем централизованного теплоснабжения

Диапазон настройки 60–130 °C делает эту модификацию оптимальной для объектов, где требуется контроль средне- и высокотемпературных режимов.

Элемент работает по принципу расширения жидкости. Изменение температуры среды внутри датчика вызывает изменение объёма и давления заполнителя (силиконовое масло). Эти изменения передаются по капиллярной трубке на сильфон термоэлемента, который перемещает шток клапана и поддерживает заданную уставку.

Конструктивные особенности

• Гладкий датчик Ø 24 × 380 мм с бронзовой погружной гильзой (покрыта никелем)
• Встроенный настроечный узел на присоединительном элементе — удобная и точная настройка уставки
• Длина капилляра — 5 м
• Постоянная времени 120 секунд (датчик отделён от среды гильзой, что упрощает обслуживание и замену)
• Коэффициент усиления Ks = 0,8 мм/°C
• Максимально допустимая температура на датчике — на 100 °C выше заданного значения

Преимущества

• Надёжная конструкция, проверенная в реальных условиях эксплуатации
• Удобство обслуживания благодаря погружной гильзе
• Точная настройка температуры без дополнительных инструментов
• Совместимость с широким диапазоном диаметров клапанов VFG-2R
• Соответствие требованиям российских систем теплоснабжения

Термостатический элемент AFT-06R 065-4393R — готовое решение для создания регулятора температуры прямого действия. Подходит для тепловых пунктов, систем ГВС и обвязки ёмкостных подогревателей.
