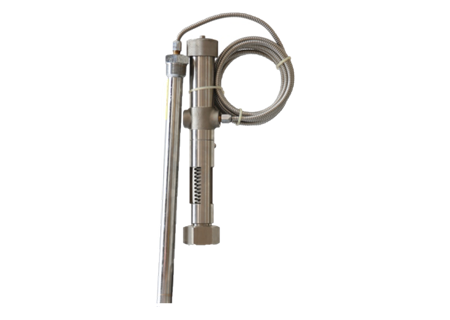

Термостатический элемент AFT-06R, диапазон настройки температур -20-50 °C Ридан 065-4390R

Термостатический элемент AFT-06R (артикул 065-4390R) производства Ридан — это управляющий элемент регулятора температуры прямого действия, предназначенный для работы в паре с регулирующим клапаном VFG-2R. Устройство обеспечивает точное поддержание заданной температуры без внешнего источника энергии за счёт принципа расширения жидкости.

Основные области применения

• регулирование температуры воды в системах горячего водоснабжения (ГВС);
• ограничение температуры теплоносителя в обратном трубопроводе систем централизованного теплоснабжения;
• обвязка ёмкостных водонагревателей и других объектов, где требуется надёжное и простое в обслуживании регулирование жидких сред.

Датчик температуры выполнен в виде гладкого цилиндра Ø24 × 380 мм и защищён бронзовой погружной гильзой с никелевым покрытием. Такая конструкция исключает прямой контакт термоэлемента с рабочей средой, упрощает монтаж и обслуживание, но увеличивает постоянную времени до 120 секунд. Заполнение датчика — силиконовое масло. Капиллярная трубка длиной 5 м передаёт изменение объёма и давления на сильфон термоэлемента.

Встроенный настроечный узел расположен на присоединительном элементе, что позволяет удобно и точно выставлять уставку температуры в диапазоне −20…+50 °C. Коэффициент усиления Ks составляет 0,8 мм/°C. Максимально допустимая температура на датчике — на 100 °C выше заданного значения.

Элемент AFT-06R является составной частью регулятора температуры AFT-06R/VFG-2R. Для корректной работы требуется совместимый клапан VFG-2R и соответствующие принадлежности (при необходимости — сменная погружная гильза из нержавеющей стали).
