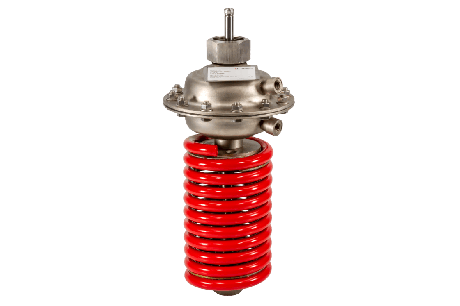

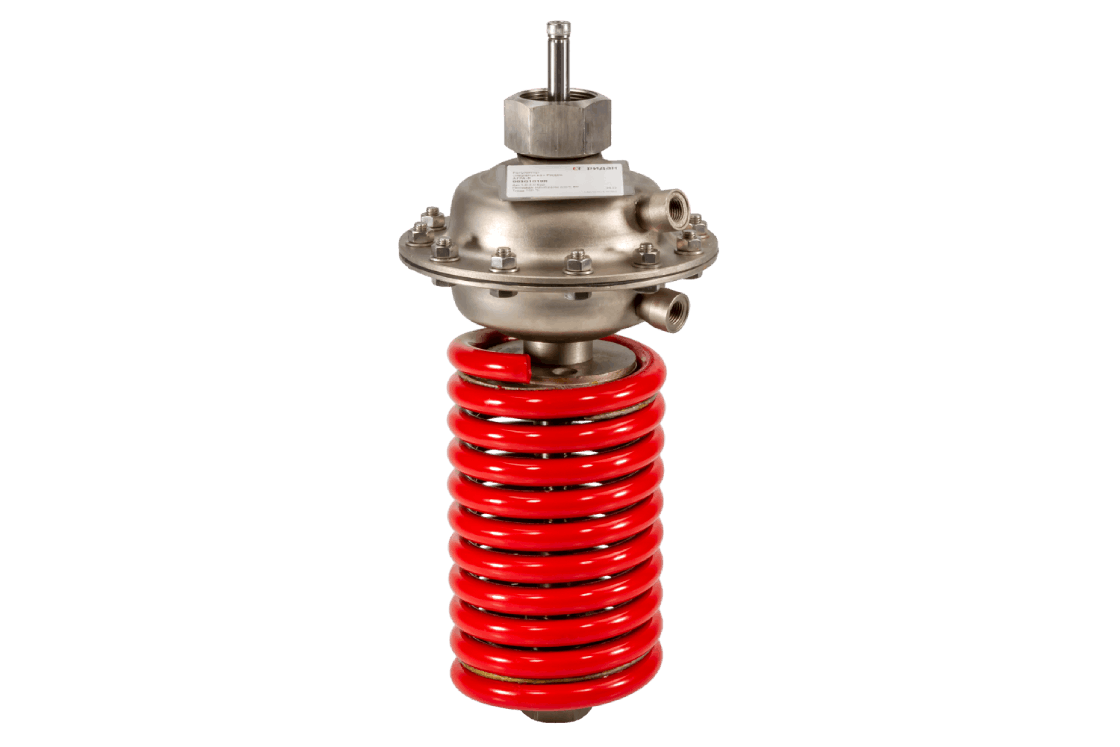

Регулирующий блок «перепуска» AFPA-R PN25 Ридан 003G1023R — ключевой элемент автоматического регулятора перепада давления прямого действия. Предназначен для работы в паре с фланцевыми клапанами VFG-2R (DN 15–250) в системах централизованного теплоснабжения, ИТП и ЦТП.
Блок поддерживает заданный перепад давления: при превышении установленного значения клапан открывается и сбрасывает избыточный поток, при снижении — закрывается. Это защищает насосы, трубопроводы и теплообменное оборудование от перегрузок и обеспечивает стабильную гидравлику сети.
Принцип работы. Давление до и после регулятора передаётся через импульсные трубки в камеры над и под диафрагмой. Когда перепад превышает усилие пружины, диафрагма перемещает шток и открывает клапан. Настройка выполняется вращением гайки с возможностью опломбирования.
Рабочая среда (по характеристикам клапана VFG-2R): вода или 30 % водный раствор гликоля, температура 2–150 °C.
Составляющие регулятора (клапан VFG-2R, регулирующий блок AFPA-R и импульсные трубки) поставляются отдельно, что позволяет гибко комплектовать систему под конкретный объект.
