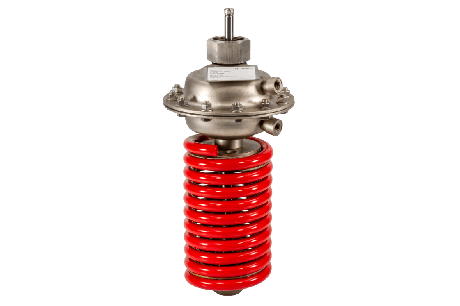

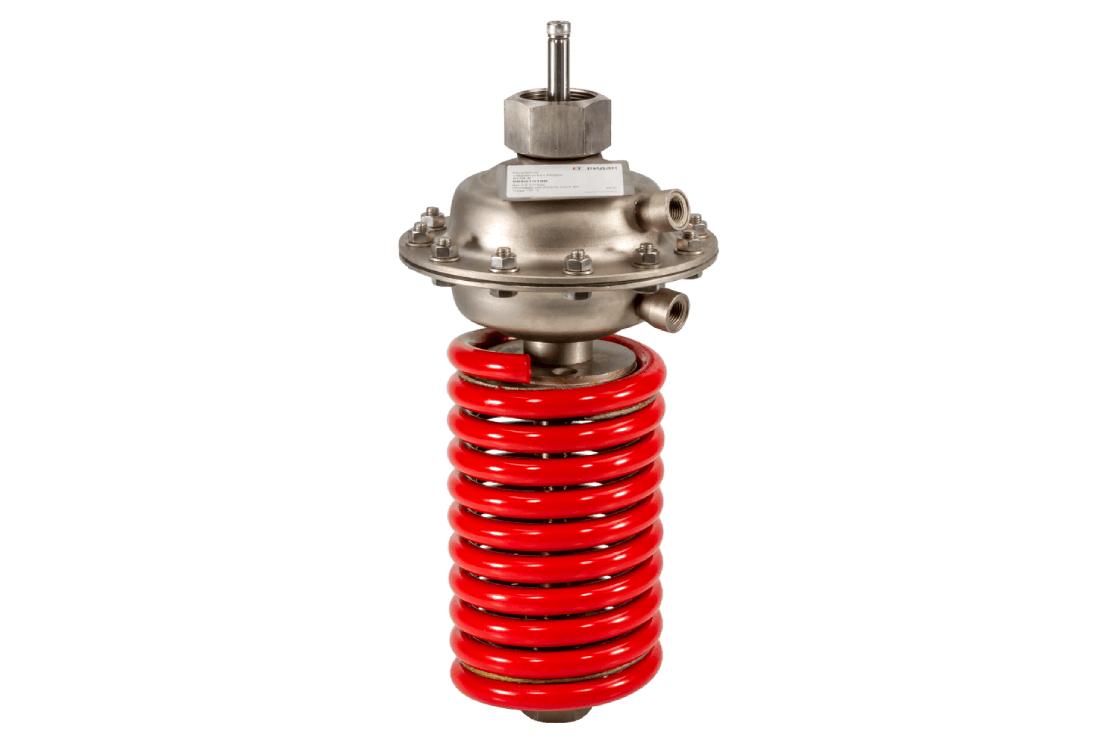

Регулирующий блок AFA-R «до себя» артикул 003G1011R производства Ридан — ключевой элемент автоматического регулятора давления прямого действия. Он поддерживает стабильное давление в трубопроводе до регулятора (по ходу движения теплоносителя). При росте давления перед клапаном блок открывает его, обеспечивая надёжную защиту системы и стабильную работу теплового пункта.
Блок предназначен для совместной работы с фланцевыми регулирующими клапанами VFG-2R номинальным диаметром DN 15–250 мм. Используется в системах централизованного теплоснабжения, где требуется точное поддержание заданного давления.
Принцип работы. Давление из трубопровода перед клапаном передаётся через импульсную трубку в полость над диафрагмой. С обратной стороны на диафрагму действует атмосферное давление. Разница усилий, уравновешенная пружиной, управляет штоком клапана. При повышении давления до регулятора клапан открывается, при снижении — закрывается. Настройка выполняется поворотом регулировочной гайки.
Блок поставляется отдельно. Для полной сборки регулятора AFA-R/VFG-2R дополнительно требуются клапан VFG-2R и комплект импульсных трубок AF-R (артикул 003G1391R).
Регулирующий блок AFA-R 003G1011R — надёжное решение для стабилизации гидравлического режима в тепловых пунктах и системах ЦО. Обеспечивает защиту оборудования, снижение эксплуатационных затрат и точное регулирование.
