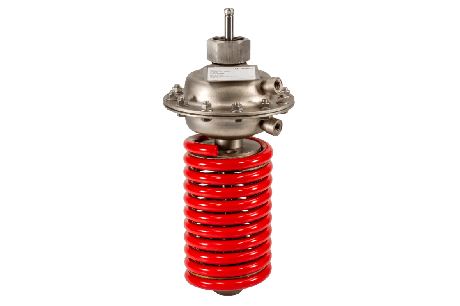

Регулирующий блок "до себя" AFA-R PN25 с диапазоном настройки 0.1-0.6 бар Ридан 003G1012R

Регулирующий блок AFA-R PN25 артикул 003G1012R производства Ридан — это управляющий элемент автоматического регулятора давления «до себя» (регулятора подпора). Он поддерживает постоянное заданное давление в трубопроводе до регулятора по ходу движения теплоносителя. При повышении давления клапан открывается, обеспечивая стабильную работу системы.

Блок предназначен для совместной работы с фланцевыми регулирующими клапанами VFG-2R и применяется в системах централизованного теплоснабжения, тепловых пунктах, сетях отопления и горячего водоснабжения.

Особенности

• Диапазон настройки давления: 0,1–0,6 бар (жёлтая пружина)
• Площадь регулирующей диафрагмы: 250 см²
• Номинальное давление PN25
• Подходит для клапанов DN 15–250 мм
• Импульсная трубка: медная Ø10 × 1 мм со штуцером G (ISO 228)
• Климатическое исполнение: категория 3 по ГОСТ 15150-69
• Рабочая среда: вода или 30 % водный раствор гликоля (в соответствии с характеристиками клапана VFG-2R)
• Температура среды: 2–150 °C

Блок AFA-R 003G1012R поставляется отдельно и комплектуется инструкцией по монтажу и эксплуатации. Для сборки полноценного регулятора давления «до себя» AFA-R/VFG-2R дополнительно требуются клапан VFG-2R соответствующего диаметра и комплект импульсных трубок AF-R.

Преимущества конструкции

• Высокая точность поддержания давления
• Надёжная работа в широком диапазоне расходов и давлений
• Разгруженный по давлению клапан VFG-2R обеспечивает стабильность даже при высоких перепадах
• Простая настройка требуемого значения давления вращением регулировочной гайки

Комплектность поставки

• Регулирующий блок AFA-R 003G1012R
• Инструкция по монтажу и эксплуатации
